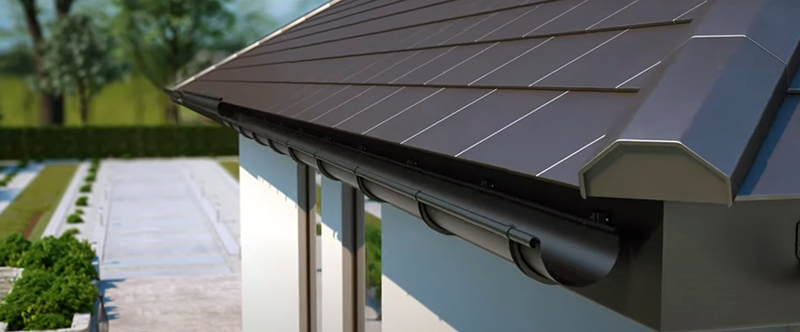

Canalón BRYZA, galvanizado Ø 150 mm, longitud 4M, negro RAL 9005
Canalón, galvanizado Ø 150 mm, longitud 4M, negro RAL 9005
El sistema de canalones galvanizados de BRYZA es líder en el mercado europeo. Gracias a los conocimientos técnicos del fabricante y al uso de tecnología moderna, BRYZA ha conseguido crear un sistema de canalones de alta calidad que no tiene rival en Europa. Los productos de zinc se caracterizan por una buena resistencia a la intemperie. La solidez del color de la superficie se confirma mediante pruebas de laboratorio.

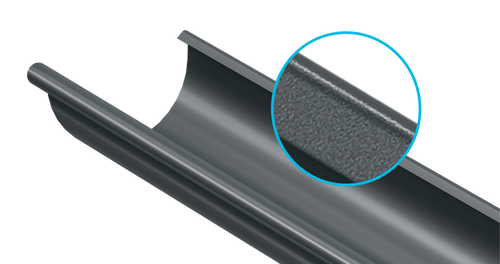

Revestimiento protector
La protección multicapa del núcleo de acero y el revestimiento de poliuretano también protege contra los arañazos y la pérdida de color. El revestimiento tiene muy buena resistencia a la intemperie, protección UV de calidad y solidez del color.

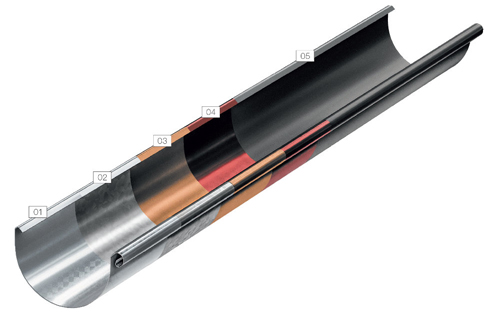

Esquema de acabado
01 ACERO, 02 GALVANIZADO, 03 CAPA DE PASIVACIÓN, 04 IMPRIMACIÓN, 05 REVESTIMIENTO DE POLIURETANO

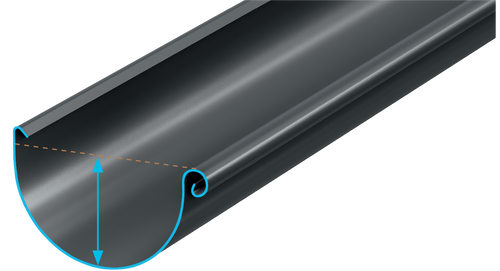

Comedero extra profundo
Los aleros profundos garantizan un drenaje adecuado del agua de lluvia incluso en caso de precipitaciones intensas. El sistema de Ø 125 tiene 80 mm de profundidad y el de Ø 150, 92 mm.
Esquinas ampliadas
Los brazos largos de la esquina ofrecen la posibilidad de fijar un gancho de canalón para estabilizar la esquina cuando se conectan los canalones.

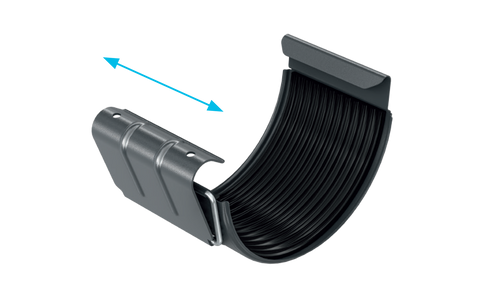

Junta de canalón ancha
El acoplamiento de cubeta de 84 mm de ancho con junta de goma garantiza una conexión estable y estanca. La fijación con abrazaderas permite una instalación rápida y sencilla. El acoplamiento también sirve como junta de dilatación.
Fácil ventilación
El gancho del canalón de embutición profunda especialmente diseñado aleja el canalón de la impostade la losa y proporciona una ventilación más eficaz del tejado doble.
Instrucciones de instalación en vídeo
Instalación del sistema de canalones Bryza STAL
Al seleccionar un sistema de canalones, calcule la superficie efectiva de la cubierta mediante la siguiente fórmula: ERS = (A+B/2) x C.
A - distancia horizontal desde la esquina hasta la cumbrera del tejado (m)
B - altura del tejado [m]
C - longitud del tejado [m]

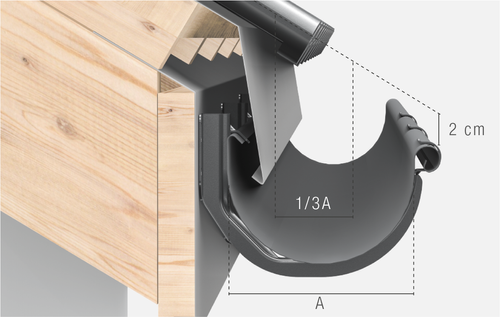

Ubicación de la canaleta bajo el alero
Una instalación correcta debe proteger los canalones contra el impacto de la nieve que se desprende del tejado. El borde superior del tapajuntas del canalón debe quedar por debajo de la prolongación de la zona inclinada del tejado.

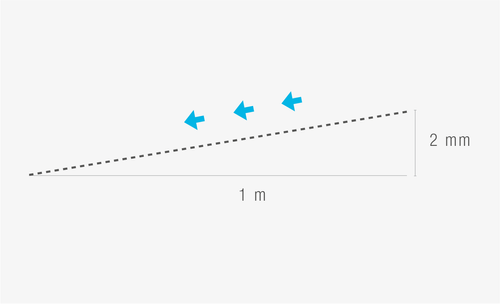

Pendiente correcta del canalón
Tire de la cuerda entre el gancho más alto y el más bajo. Esto ayuda a determinar la posición de los ganchos restantes. La inclinación del canal hacia la caldera debe ser de al menos 2 mm por 1 m.

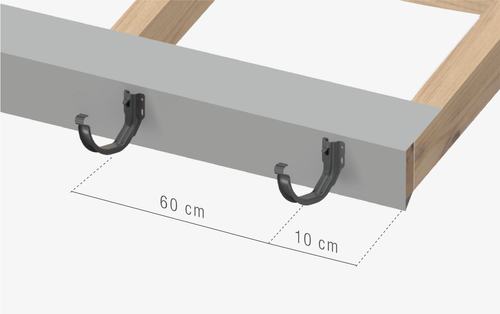

Instalación de ganchos para cornisa de canalón
Los ganchos del canalón deben montarse directamente en la placa frontal a intervalos de 60 cm. El primer gancho debe colocarse a 10 cm del borde del tejado.

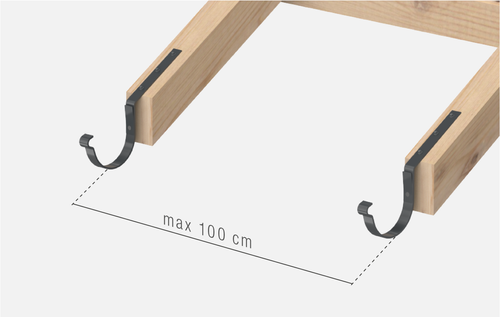

Instalación de ganchos de canalón
Los ganchos de los cabrios deben instalarse a una distancia máxima de 1 m. Los ganchos deben estar a un mínimo de 2 cm del borde de las vigas para permitir la libre ventilación del doble techo.

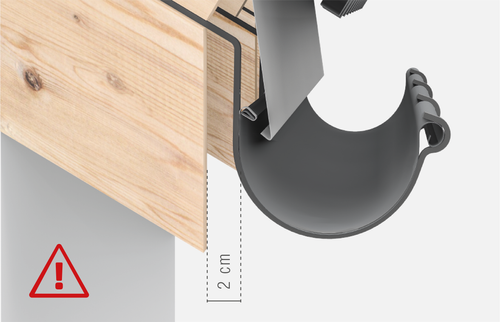

Hueco entre el gancho y la viga
La distancia entre los ganchos de los cabrios y el borde de los mismos debe ser de 2 cm, lo que permitepermitir la libre ventilación del tejado, especialmente en condiciones invernales severas. La falta de una separación adecuada impide la correcta instalación de las esquinas.

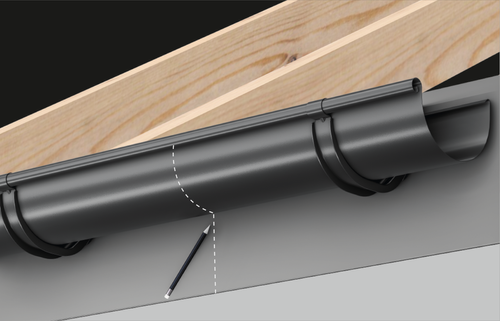

Ubicación del plomo y la caldera
Después de instalar los ganchos, coloque el canalón en ellos y marque la posición de la bajante en el punto más bajo.

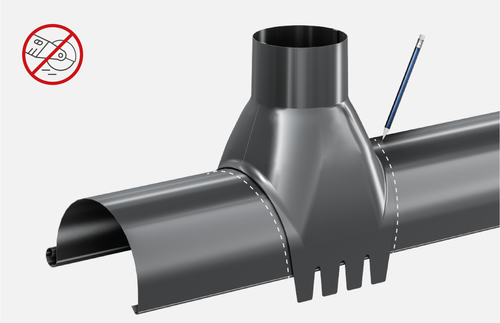

Medición de la caldera
Traza el borde de la caldera en la superficie de la cubeta con un lápiz blando.
Hacer un agujero en el canalón
El orificio de desagüe debe cortarse con tijeras. No está permitido el uso de herramientas de alta velocidad. El diámetro del orificio debe reducirse unos 2,5 cm con respecto al borde de la caldera previamente marcado.

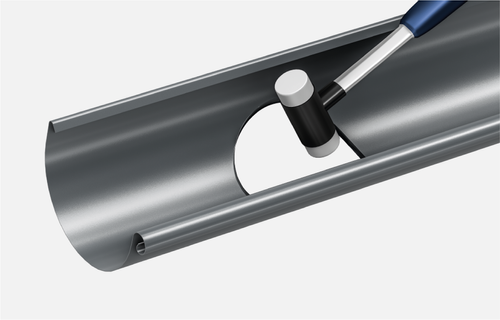

Mecanizado de cantos
Trabaje el filo de corte en el interior del canalón utilizando herramientas adecuadas que no dañen el revestimiento del canalón, por ejemplo, un martillo de plástico.

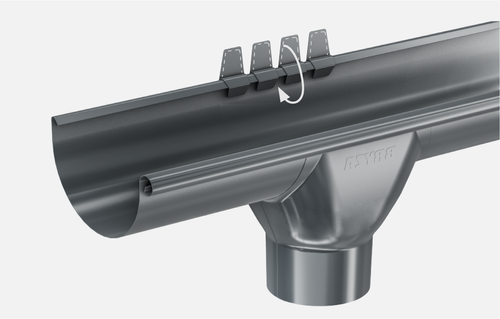

Instalación de la caldera
La estabilidad de la caldera está garantizada por cuatro elementos de fijación, las llamadas hojas, que deben doblarse profundamente en el borde del alero.
.png "Instalace kotlíku")

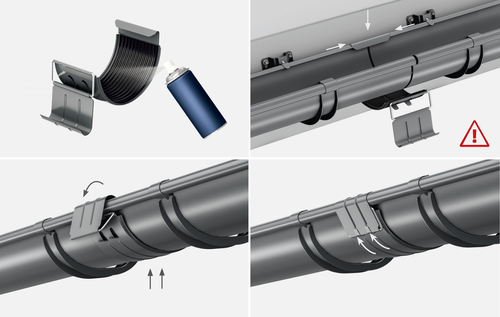

Instalación del acoplamiento del canalón
Una vez colocado el acoplamiento del canalón en el borde posterior de los canalones conectados, es necesario apretar y presionar el acoplamiento con la junta desde abajo. Sólo después de la compresión se puede encajar la abrazadera en el rodillo delantero y fijarla en su sitio doblando las hojas.

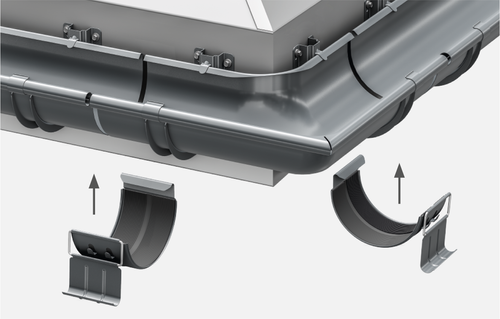

Instalación de esquinas
Conecte las esquinas a los canalones. Deben utilizarse ganchos de canalón adicionales para estabilizar el sistema. Para garantizar la correcta dilatación del sistema, deje un espacio de 5 mm en la junta entre la esquina y el alero. Instale los ganchos de canal ón adicionales a no más de 15 cm del centro de la junta del canalón.

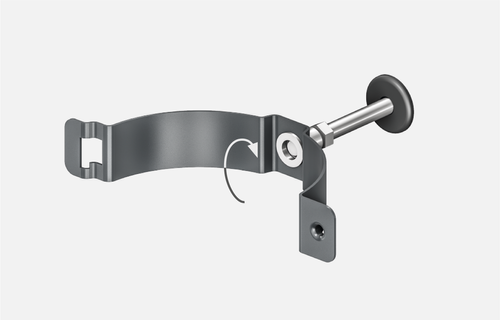

Preparación de la instalación de los manguitos de plomo
El primer paso es taladrar un agujero en la pared e insertar la espiga. Recomendamos utilizar un casquillo estabilizador. Instale el tornillo pasador en la espiga y atornille la parte posterior del manguito de sujeción.

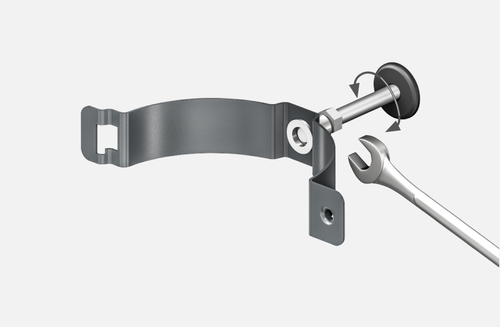

Alineación horizontal del manguito
Al alinear el manguito, utilice siempre una llave para enroscar o desenroscar la tuerca de apriete.

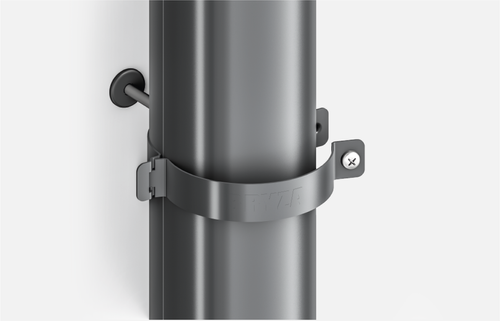

Instalación del cable en el manguito
Después de atornillar la parte trasera del manguito de sujeción, inserte el cable y empuje la parte delantera dentro del manguito y atornille firmemente. Los manguitos de sujeción deben instalarse al menos cada 2 m.

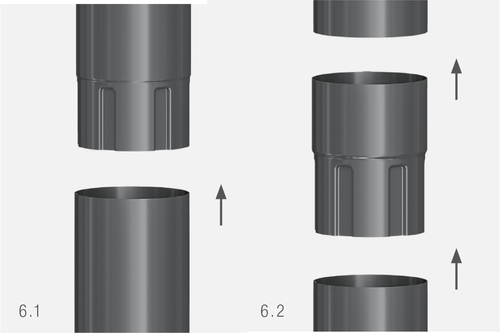

Conexión del cable
El tubo de bajada no tiene una garganta convencional, sino que tiene un extremo modificado en la parte inferior para que los tubos de bajada puedan insertarse unos en otros. En el caso de un tubo con un extremo cortado, utilice una junta de tubo.

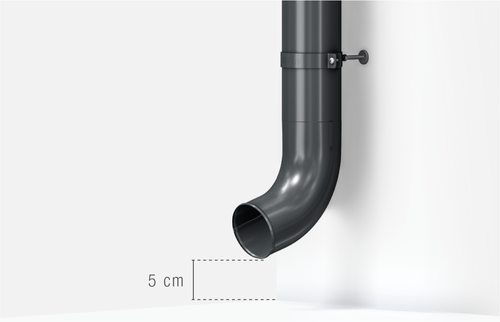

Instalación del codo de descarga
El codo de salida debe instalarse al menos 5 cm por encima de la superficie del suelo. También puede utilizarse el Geiger del sistema de canalones de PVC BRYZA.

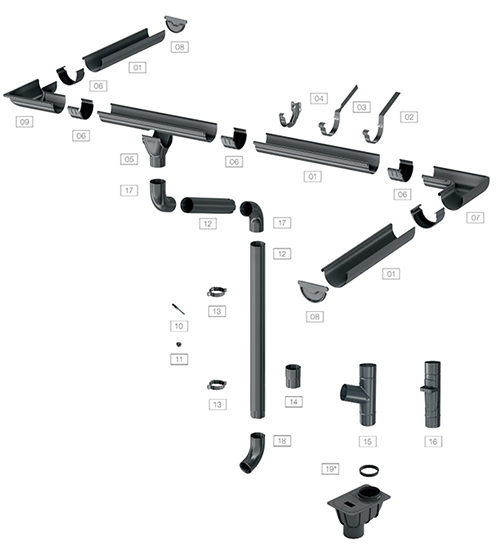

Esquema del sistema
01 Canalón, canalón, 02 Gancho del canalón recto, 03 Gancho del canalón torcido, 04 Gancho del canalón cortado 05 Cubeta del canalón, 06 Acoplamiento del canalón, 07 Esquina interior del canalón, 08 Cara del canalón 09 Esquina exterior del canalón, 10 Tornillo para manguito, 11 Tapa estabilizadora, 12 Desagüe sin cuello, 13 CircunferenciaTapa del conducto, 14 Acoplamiento del conducto, 15 Derivación del conducto, 16 Aleta de desagüe, 17 Codo del conducto, 18 Codo de salida del conducto, 19 Geiger
Parámetros
| Color | negro RAL 9005 |
| Diámetro | 150 mm |
| longitud | Délka 4 m |
| tipo | canalón |
| Material | Pozink |
| Fabricante | BRYZA |
